Тепло, еще теплее, совсем горячо! Мы пробрались в самое сердце Самарской ТЭЦ и показываем, что у нее внутри — видео

Главней всего — погода в доме. А в холодное время года нам хочется тепла, при этом результатом мы редко довольны. В большую часть домов нашего города тепло и горячую воду поставляет Самарская ТЭЦ. Работа этого огромного предприятия и интересна, и сложна. Мы побывали на ТЭЦ, узнали нюансы обеспечения домов теплом и, конечно же, залезли туда, куда залезать не стоило.

На Самарской ТЭЦ производят не только тепло, но и электроэнергию. Собственно, это и отличает теплоэлектроцентраль от котельной. Но основа основ всех процессов одна — нагрев воды.

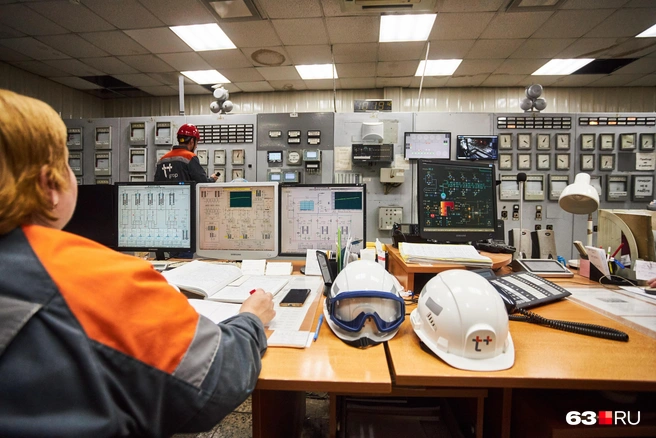

Сырая вода на ТЭЦ поступает из горводоканала. Но перед запуском ее в работу, вода должна пройти химическую очистку. Поэтому сначала вся вода поступает в химцех. Заглянем на пункт управления цехом. На ТЭЦ эти помещения называют щиты. Цех работает круглосуточно. Смена длится 12 часов: с 7:30 до 19:30 и наоборот и так по кругу.

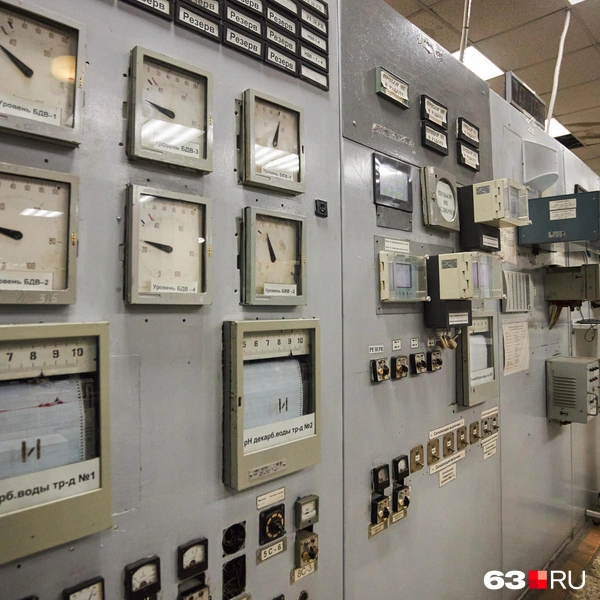

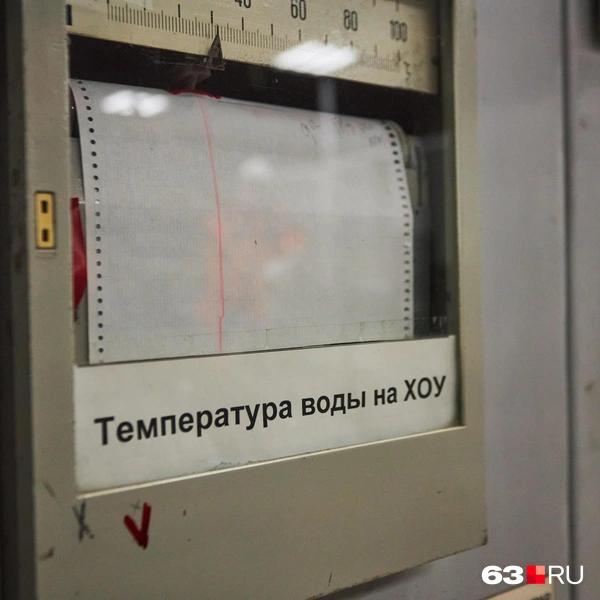

— Здесь контролируют водно-химический режим. Это как раз про жесткость, про электропроводность, про уровень кислорода. У нас достаточно жесткие критерии качества сетевой воды, — рассказывает замначальника котлотурбинного цеха Александр Вершинин.

В зависимости от того, для каких целей используют воду, она проходит через фильтры с тем или иным составом. Декарбонизацию (удаление растворенного углекислого газа) проходит вода, которая идет на подпитку теплосети. Обессоливание воды (удаление растворенных солей для получения воды, близкой к дистиллированной) нужно для производства перегретого пара и тепловой электроэнергии.

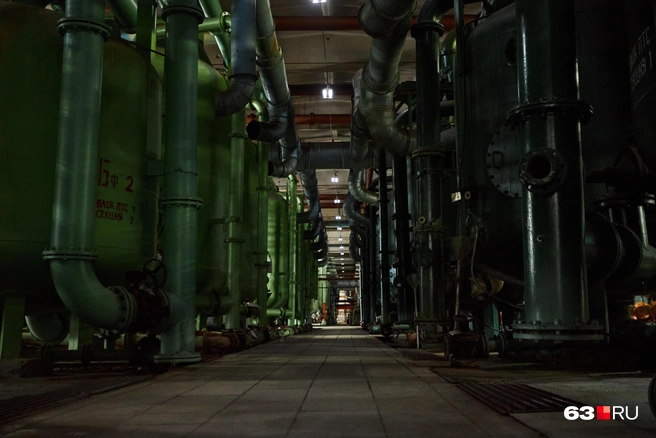

В химцехе стоит несколько огромных и очень шумных фильтров. В каждом из них — свой наполнитель в виде гранул. Ночью, когда потребление воды сокращается, фильтры работают на регенерацию этого порошка. В них подают специальную жидкость, которая регенерирует позволяет гранулам восстановить свои свойства.

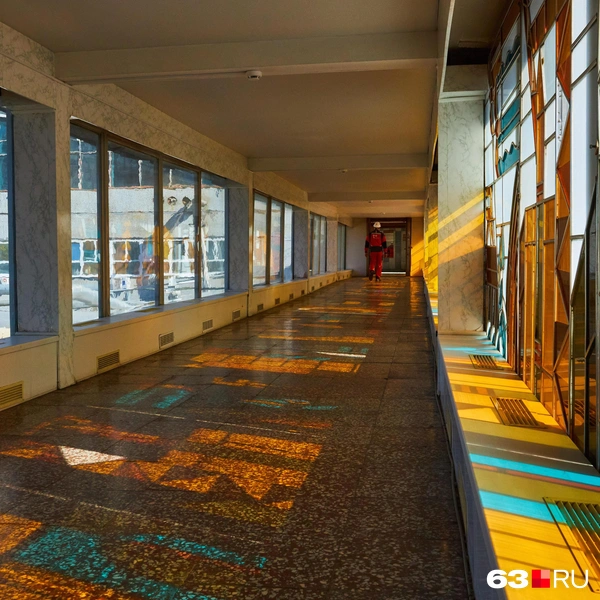

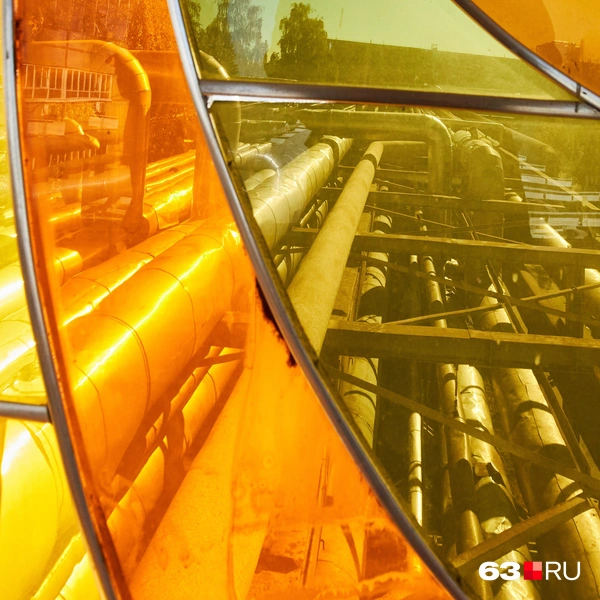

Обессоленная вода отправляется в главный корпус, где происходит производство тепла и электроэнергии. Там воду нагревают в котлах, превращают ее в перегретый пар. В главный корпус мы попадаем, пройдя через надземный коридор. Под нами идут сетевые трубы: паропроводы, газопровод. На территории Самарской ТЭЦ наружные трубопроводы, но на выходе из ТЭЦ они все уходят под землю.

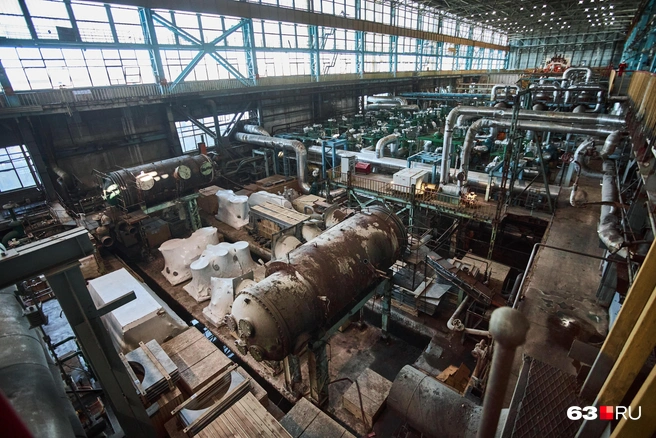

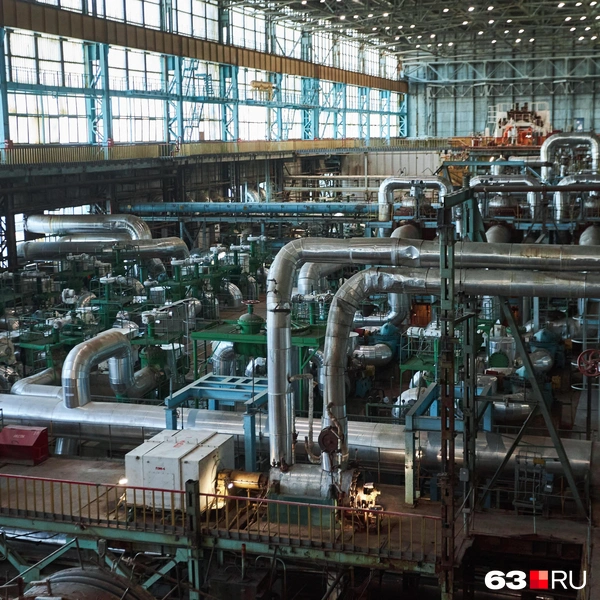

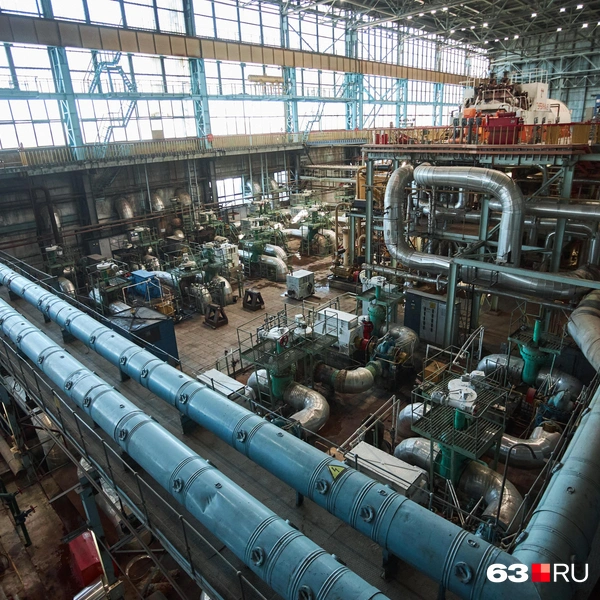

Мы заходим в главный корпус. Здесь такой шум от огромных машин, что требуется вставлять беруши. Кроме того, здесь очень тепло — температура перегретого пара высокая. Есть перепад высот, поскольку аппараты огромные, несколько этажей в высоту, люди ходят по узким мостикам вдоль стен.

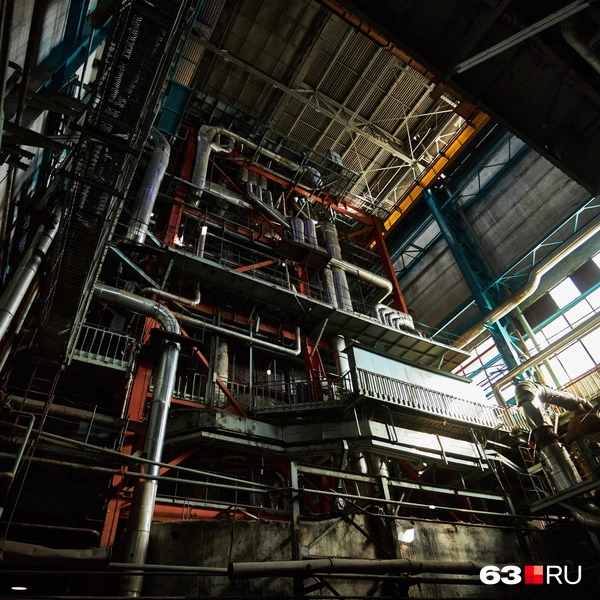

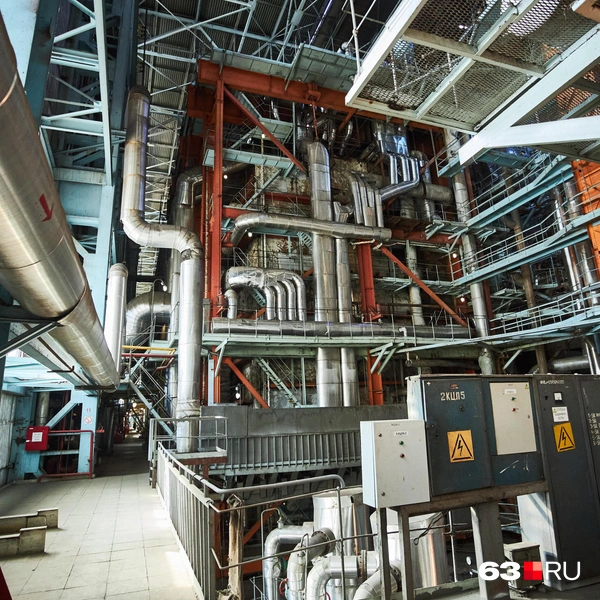

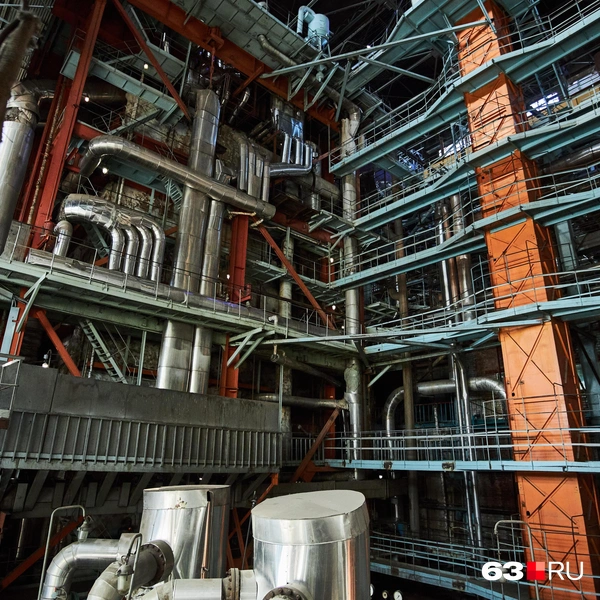

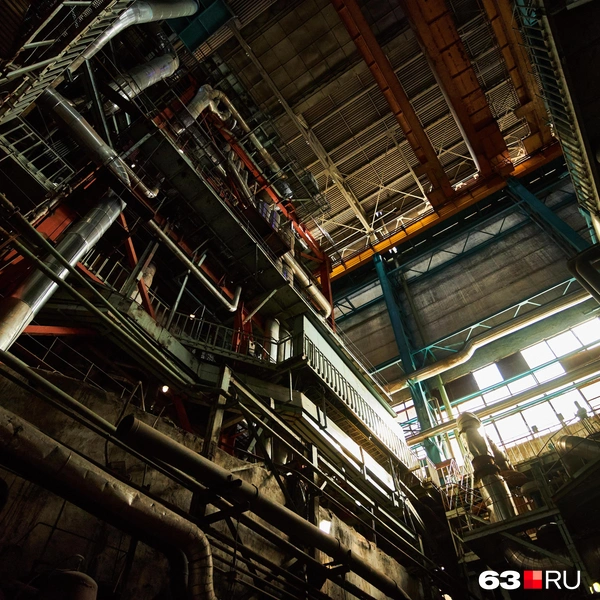

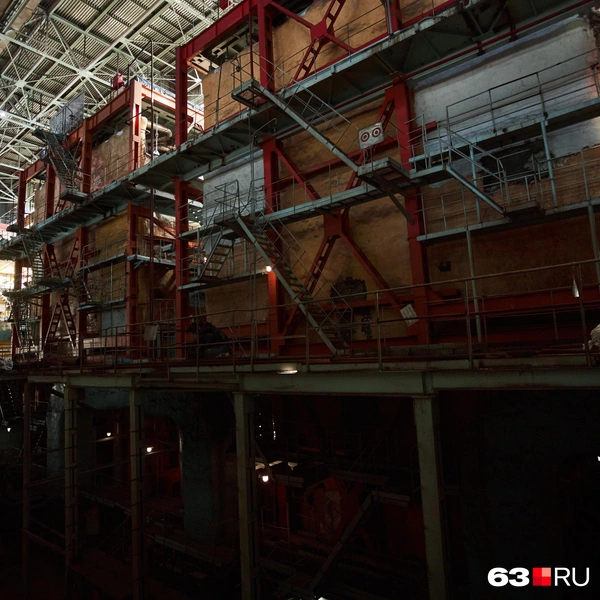

Котлы представляют собой величественное зрелище. Огромные, в несколько этажей, кубы, опутанные сетью различных труб.

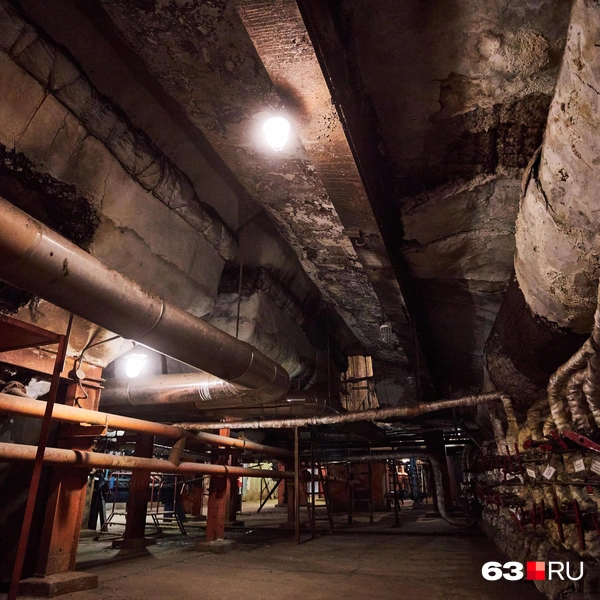

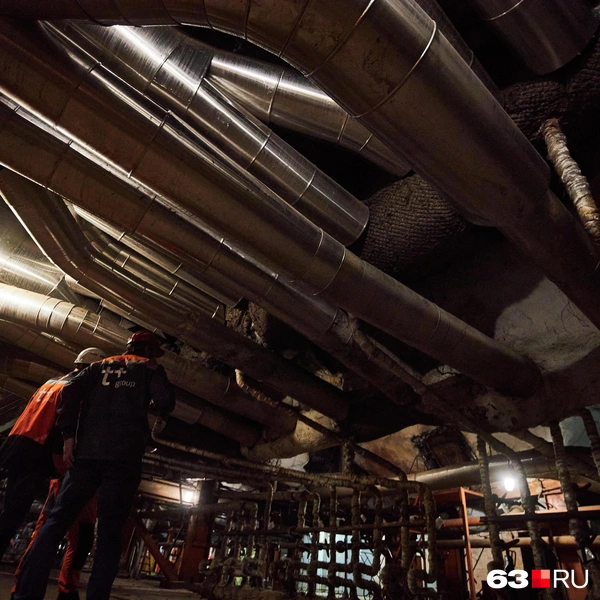

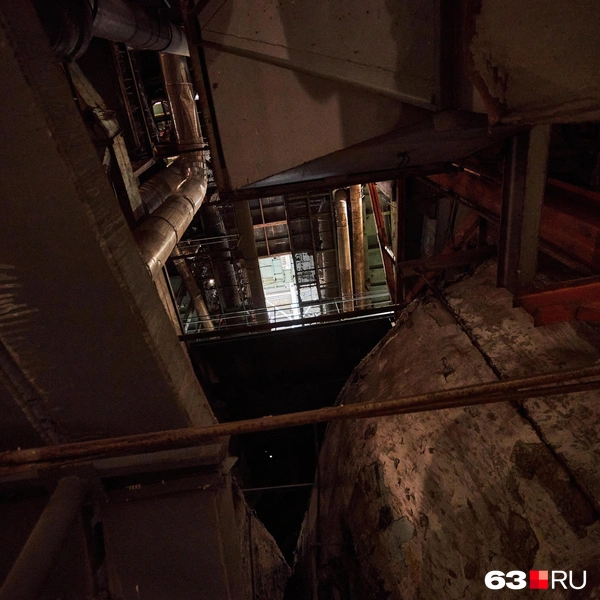

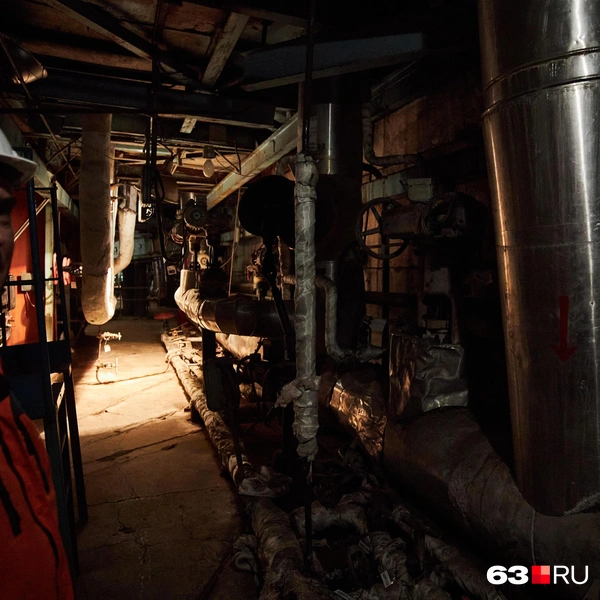

Чтобы попасть под них под них, надо спускаться по узким крутым лесенкам в узкие затемненные полеты, маневрируя между трубами. Вкупе с духотой создается полное ощущение, что спускаешься в преисподнюю.

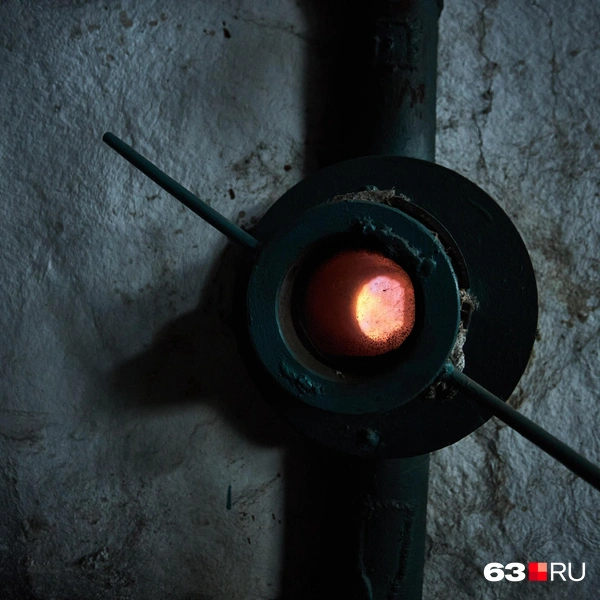

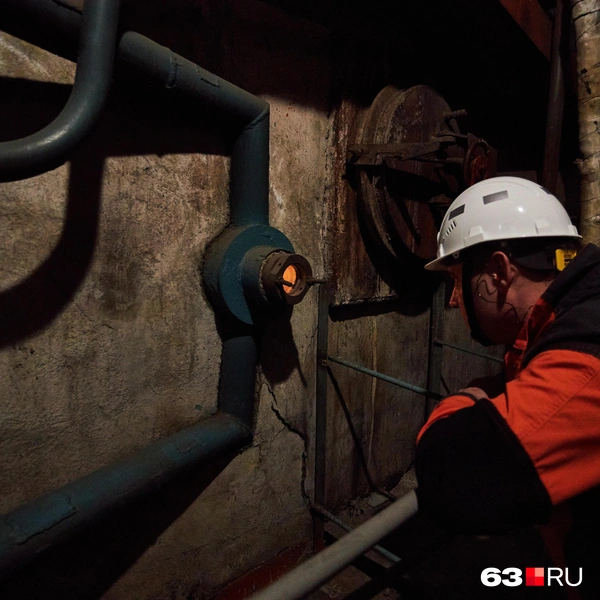

Котлы греют топки, полностью закрытые газоплотными панелями. Через маленькие окошки можно увидеть ревущее бушующее пламя. Даже не хочется представлять, как все это могло бы рвануть.

Раньше топки работали на мазуте, теперь на газу. Топливо поступает из горда в в газораспределительный пункт (ГРП), где у нас происходит прием газа и снижение давления до рабочих параметров.

На ТЭЦ есть и водогрейные котлы, которые работают на отопление и горячее водоснабжение для потребителей, и котлы, производящие пар. Он перегревается до температуры 560 градусов при давлении 140 килограммов на кв. см.

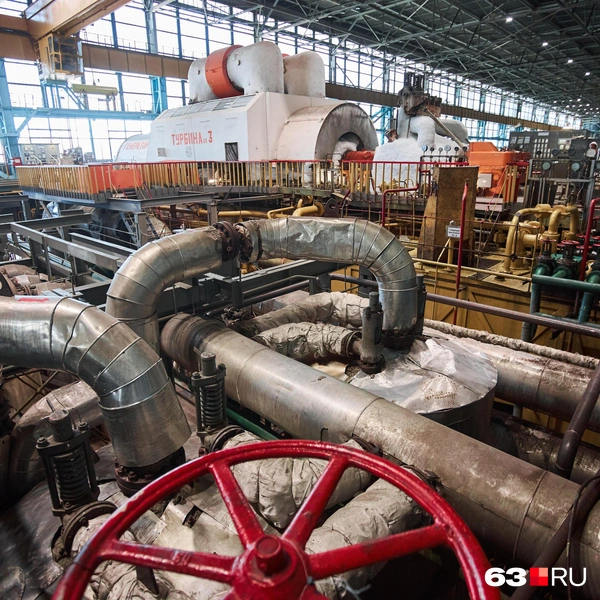

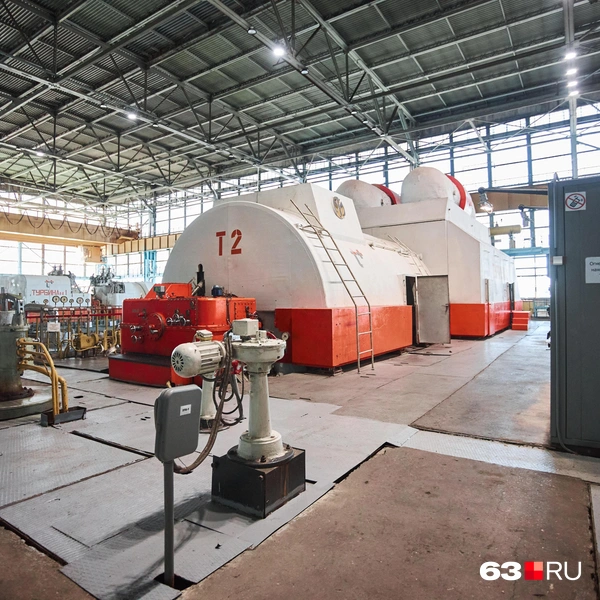

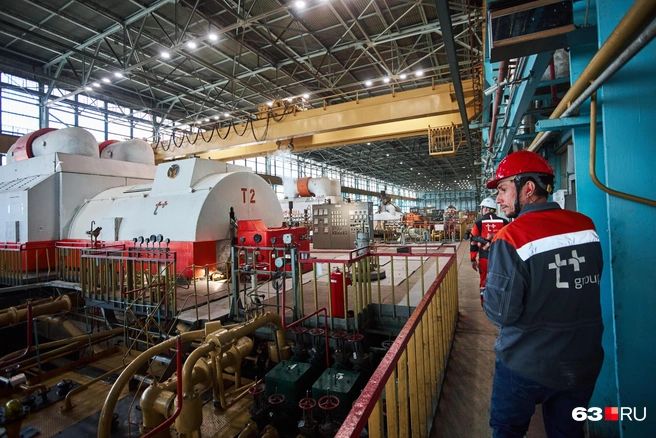

Он под высоким давлением ступает на турбину, вращает ее лопатки. Вал турбины вращает вал генератора, в котором уже вырабатывается электроэнергия и выдается в единую энергосистему по 110 кВт. А пар возвращается в цикл в виде воды, и процесс начинается заново. Прямо как на атомной станции.

— Процесс производства тепловой электроэнергии везде одинаковый. Просто на атомной электростанции источник перегретого пара — реактор, у нас это котел. Атомная станция — там более опасное топливо. А процессы примерно все одни и те же, — говорят сотрудники ТЭЦ.

Часть выработанной электроэнергии идет на собственные нужды ТЭЦ, но основную часть выдают энергоснабжающим организациям. А они уже распределяют по системе эту электроэнергию и поставляют ее потребителям, то есть нам с вами.

— Мы отдаем на оптовый рынок. У нас нет своего рынка электрического сбыта, поэтому мы больше делаем акцент на производство тепла, — говорит Александр Вершинин.

Всего на Самарской ТЭЦ 8 водогрейных котлов. Конечно, все их одновременно не запускают, это будет избыточная тепловая мощность. Когда зима нормальная, хватает 4-5 котлов. А вот прошлая зима была такая мягкая, работали всего 1−2 котла.

В отопительный период ТЭЦ выдает 22-23 тысячи тонн воды в час. Из них примерно 3 500 тонн обратно не возвращается. Это горячее водоснабжение, которое уходит в канализацию. Это потери в сетевой воде надо постоянно восполнять.

Сейчас воду нагревают до 70 градусов. Зимой, бывает, выдают и 105 градусов. На каждую смену город дает ТЭЦ график тепловой нагрузки. И в зависимости от температуры наружного воздуха график или понижается или повышается. Кроме того, часть ответственности на конечном результате лежит на управляющих компаниях:

— Сейчас у многих трубы из металлопластика, полипропилена, он может расплавиться. Управляющие компании, если у них есть теплообменный пункт, где стоит смеситель, должны подмешивать холодную воду и снижать до температуры хотя бы 80−85 градусов.

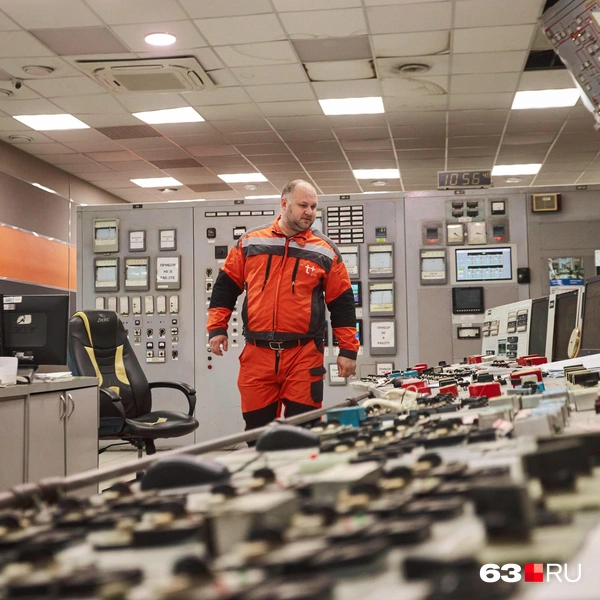

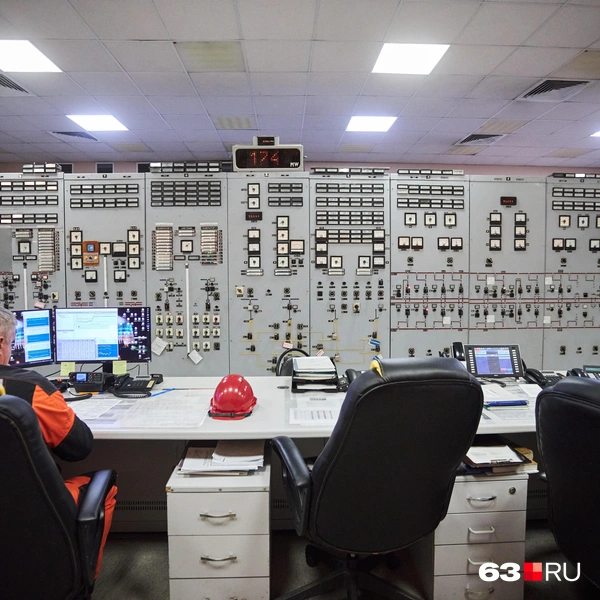

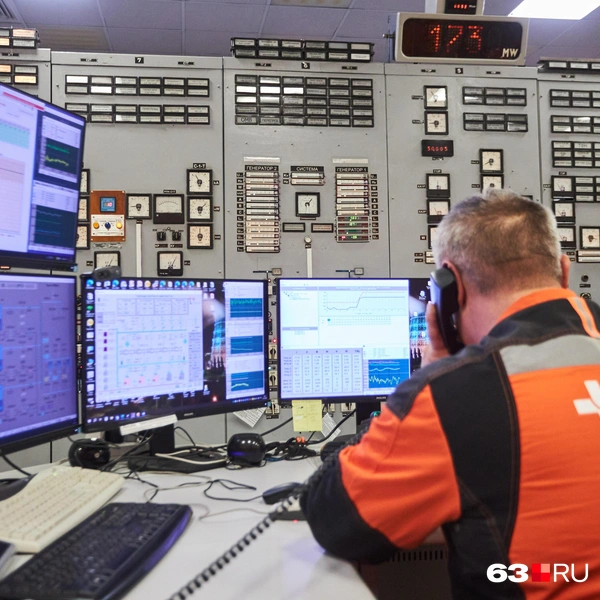

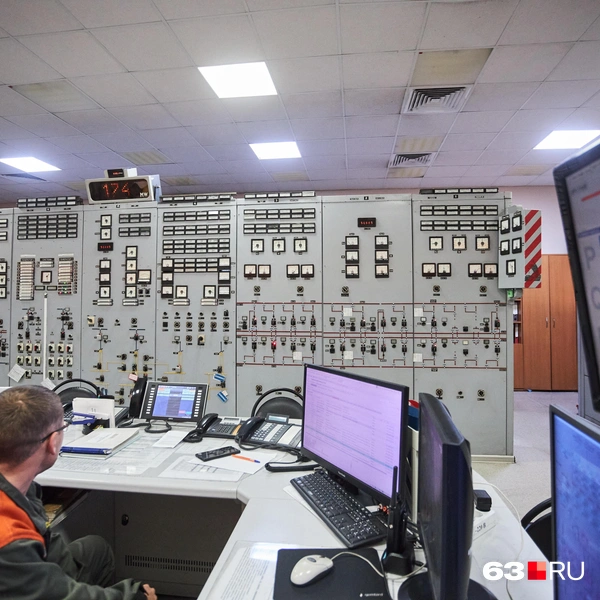

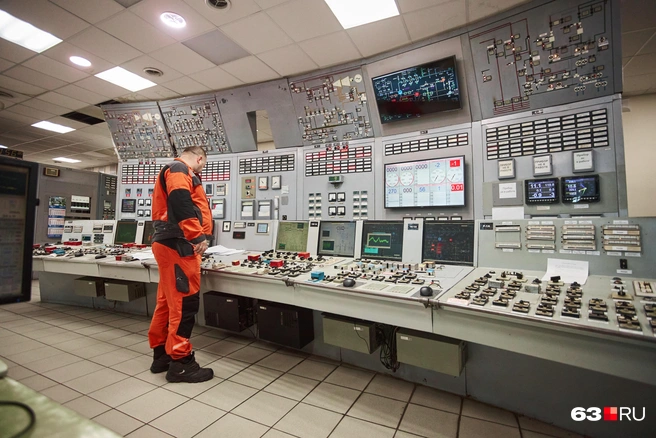

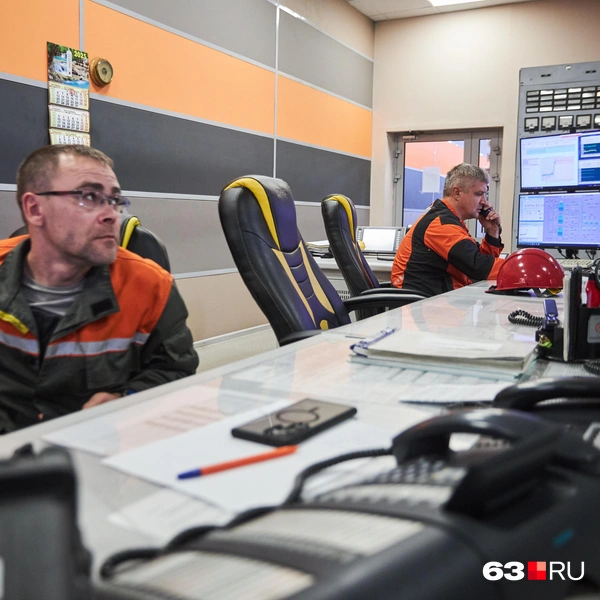

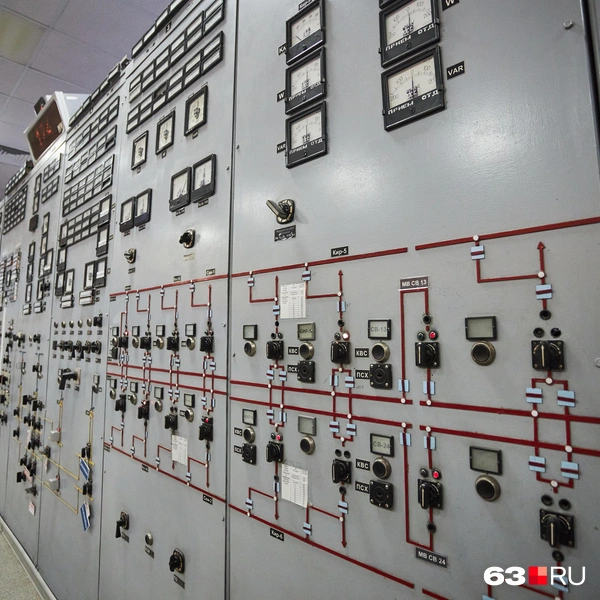

Оперативное управление всей станции осуществляется с центрального щита. Там находится рабочее место начальника смены электростанции и начальника смены электроцеха. В их ведении работа персонала, наблюдение за параметрами отдаваемой продукции, электрическая и тепловая мощность.

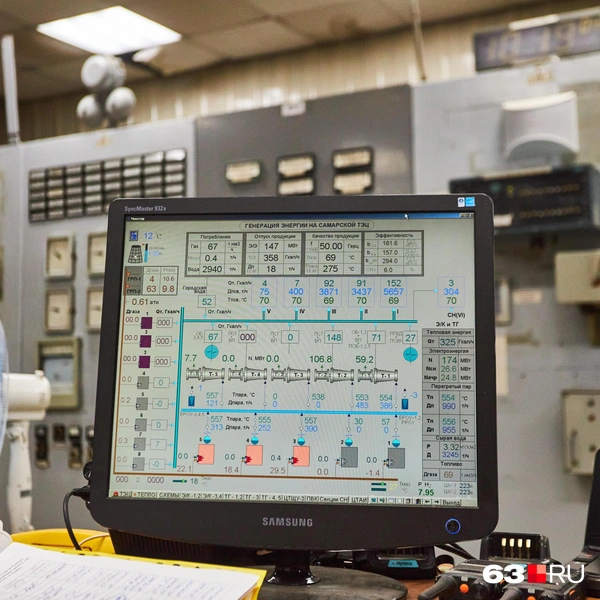

С компьютера начальника смены можно увидеть практически все параметры того или иного оборудования. Он распределяет задания по всем цехам. И на все переключения в цехе именно у начальника смены запрашивают разрешение.

Выработка электрической и тепловой энергии контролируется с щита управления паровыми турбинами и котлами. Здесь рабочие места машиниста турбин и машиниста котлов. Это же отделение отвечает за работу насосов:

— У нас есть пики потребления, когда надо насосы включать, и пики разгрузки, когда их можно выключать. Пики потребления — это с 5 до 10 утра и с 5 до 10 вечера. С 10 утра до 4 дня у нас идет как раз разгрузка. Люди все на работе, не купаются, посуду не моют. И каждый раз требуется постоянный контроль. Обходчик проверяет насос, нормально ли он работает, нет ли замечаний по нему, и докладывает по рации машинисту.

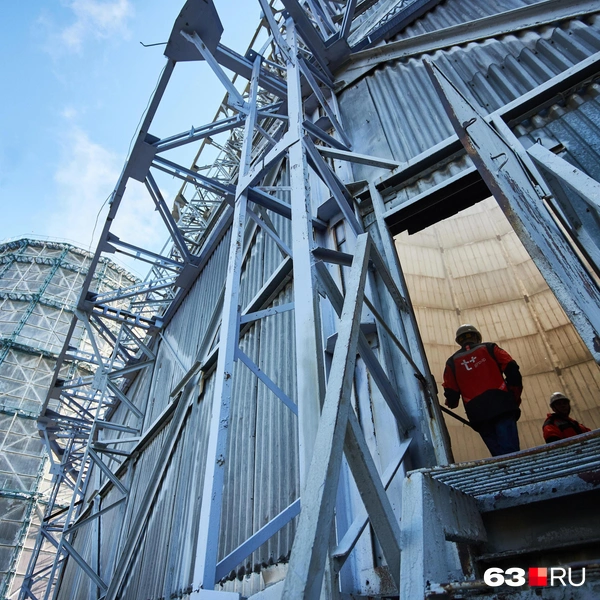

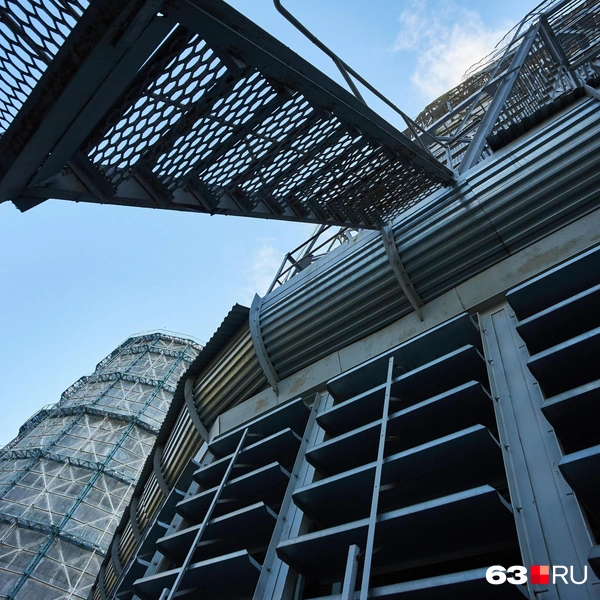

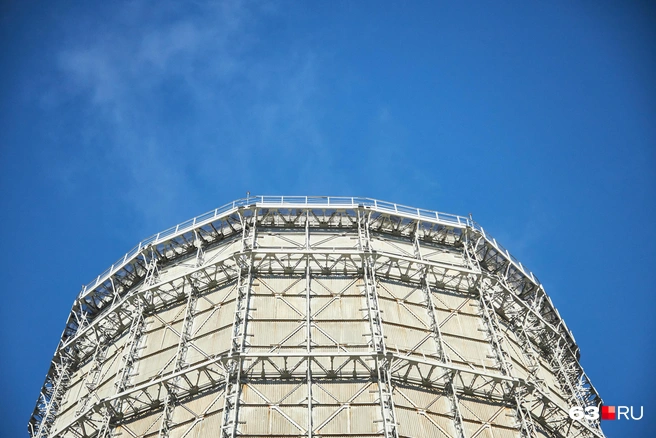

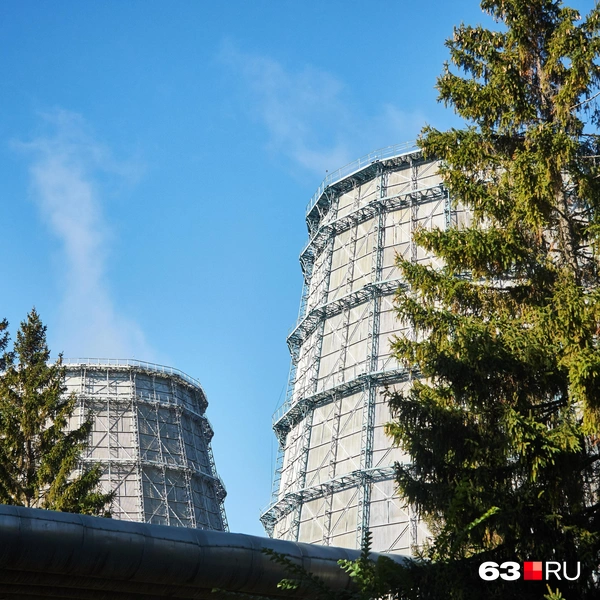

Самая заметная часть ТЭЦ — две градирни башенного типа. Сразу вспоминается Спрингфилд из «Симпсонов». В градирнях происходит охлаждение воды, которую потом используют для конденсации пара обратно в воду. И в этом процессе совершенно не задействована техника — только законы физики.

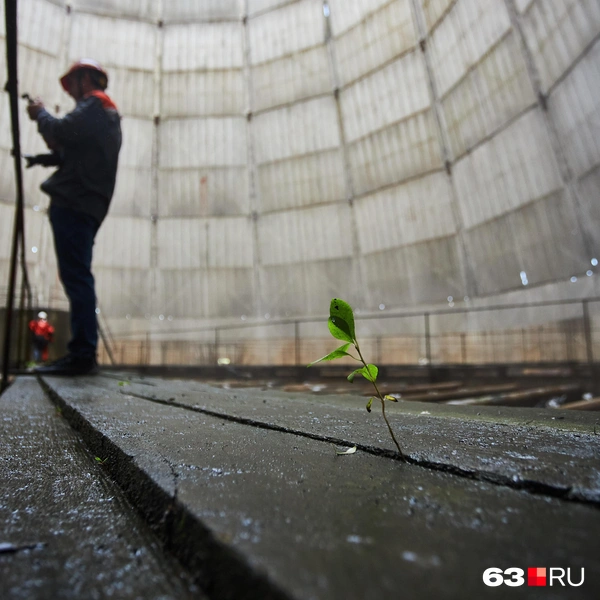

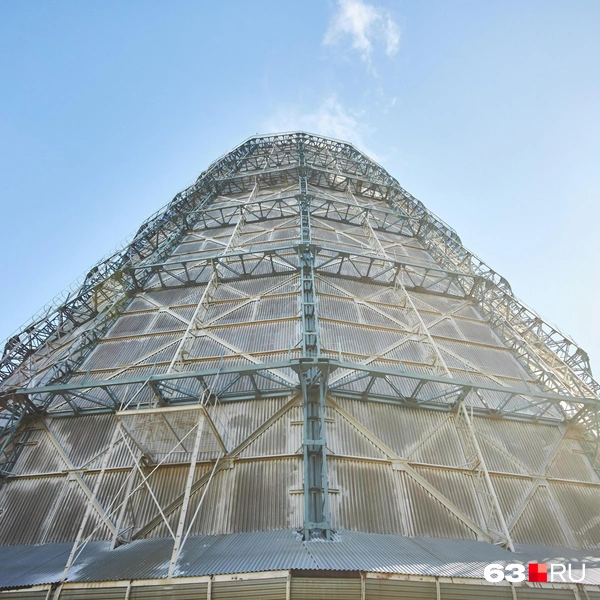

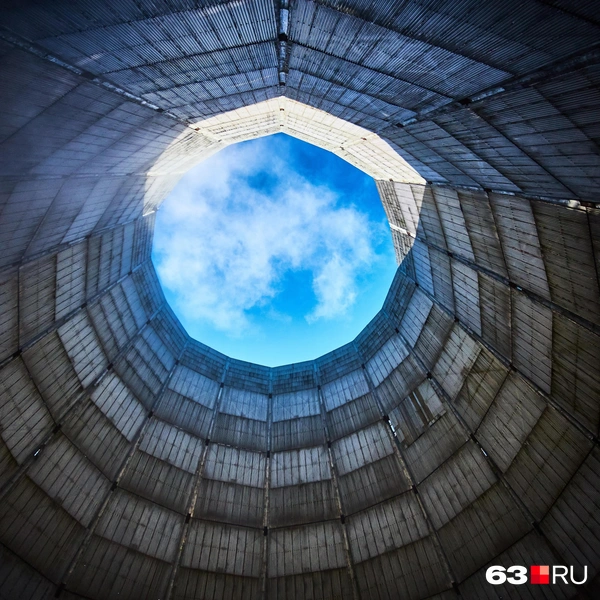

Градирня представляет собой трубу, установленную на металлической решетке.

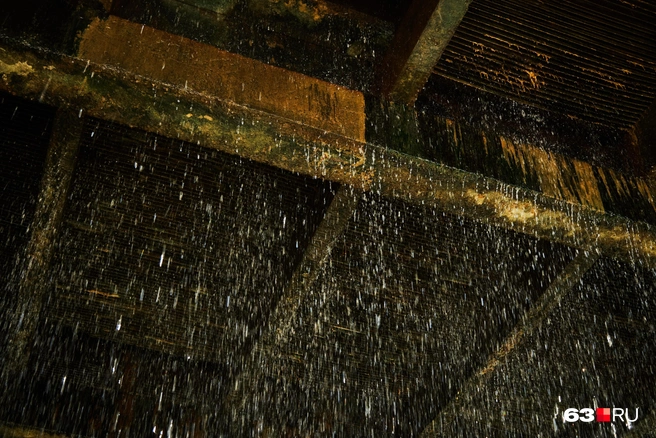

Нижняя треть башни заставлена пластинами из асбестового цемента. Сверху свозь эти пластины проливается вода.

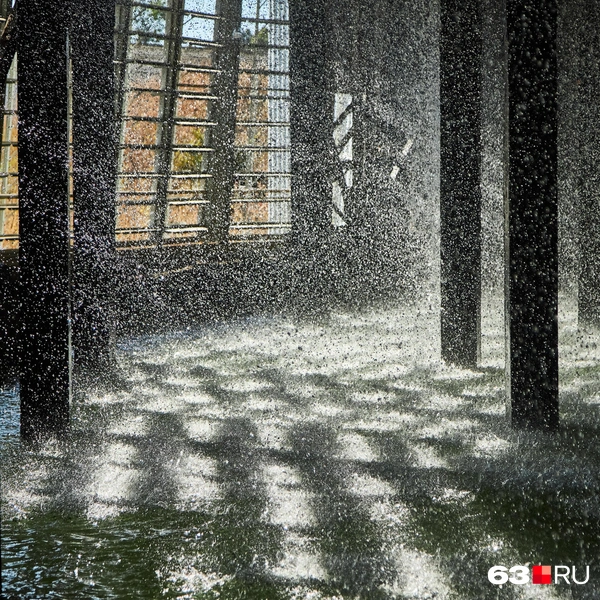

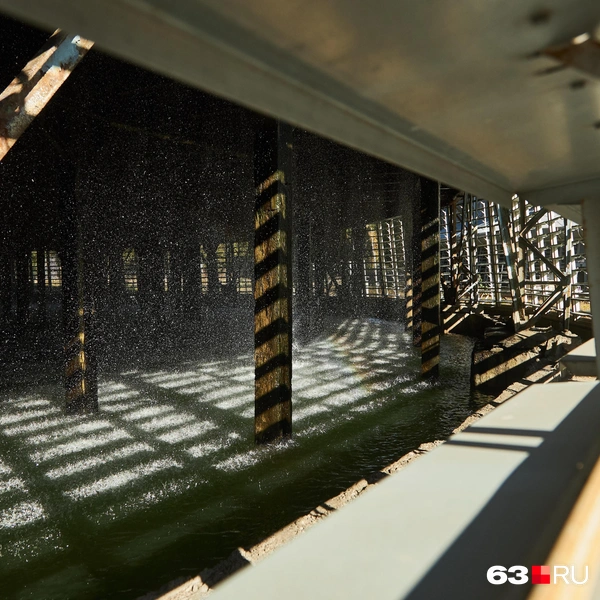

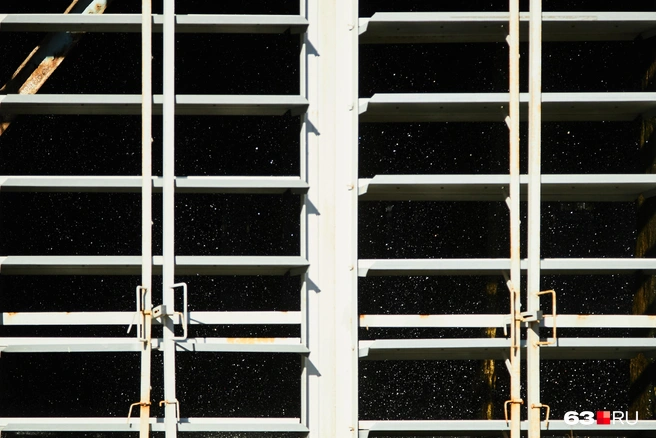

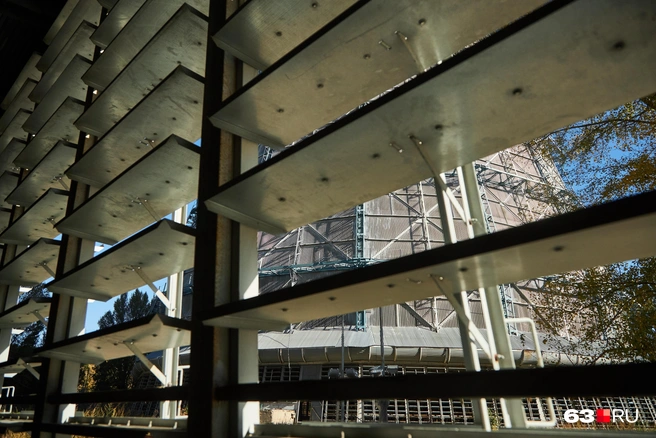

А снизу в башню через решетку сквозняком загоняется воздух, который под большим давлением пролетает сквозь пластины вверх, остужая льющуюся воду.

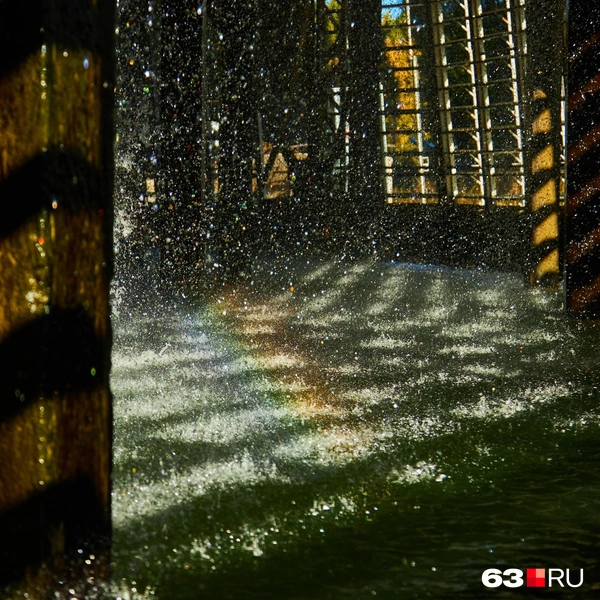

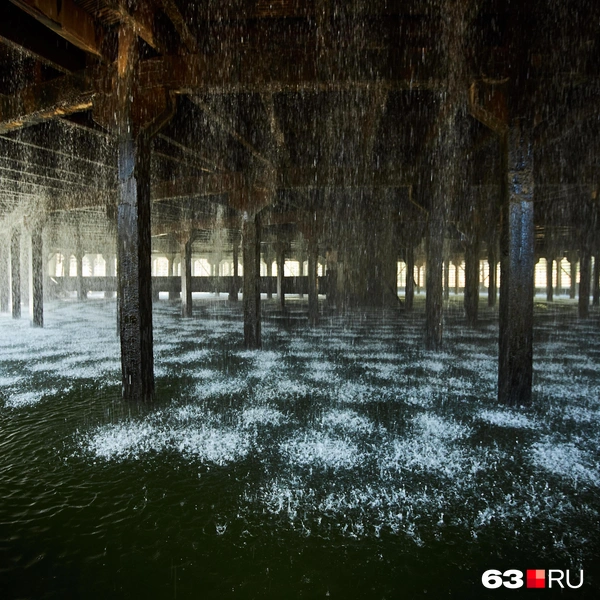

Она попадает в неглубокий бассейн под башней, откуда поступает в подземные трубы и подается на насосы.

А поскольку тепло воды забирает воздух, на выходе из градирни он становится плотным паром. Поэтому сотрудники «Т Плюс» в шутку называют градирни «фабрикой облаков».

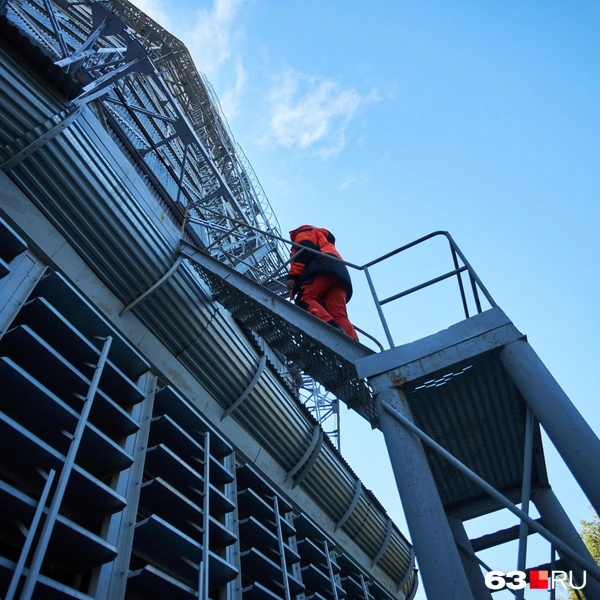

Из-за этого принципа работы в градирнях и около них всегда дует сильный холодный ветер. Погреться можно наверху, залезем туда.

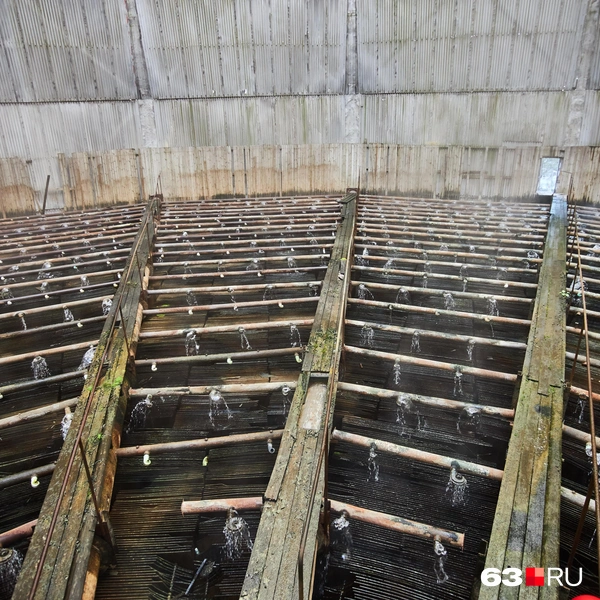

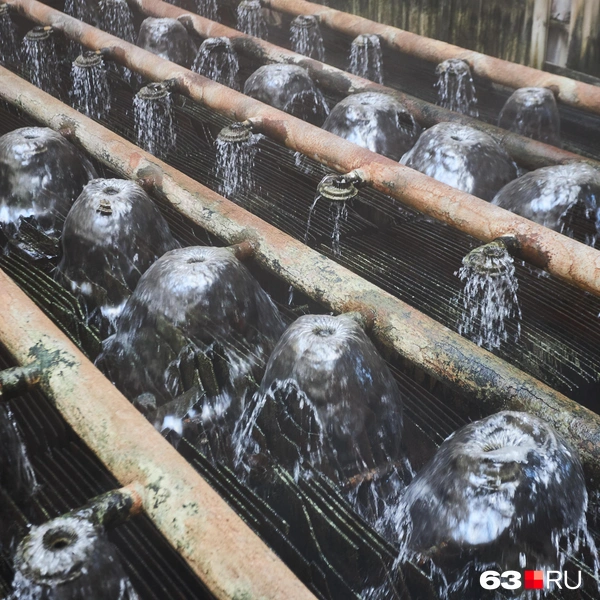

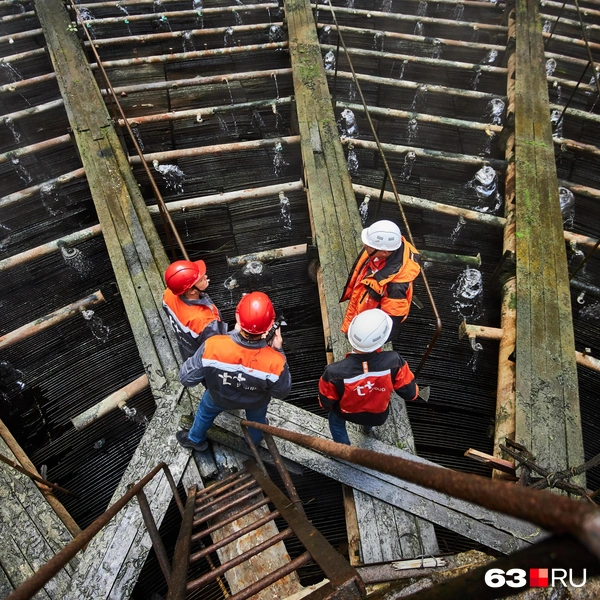

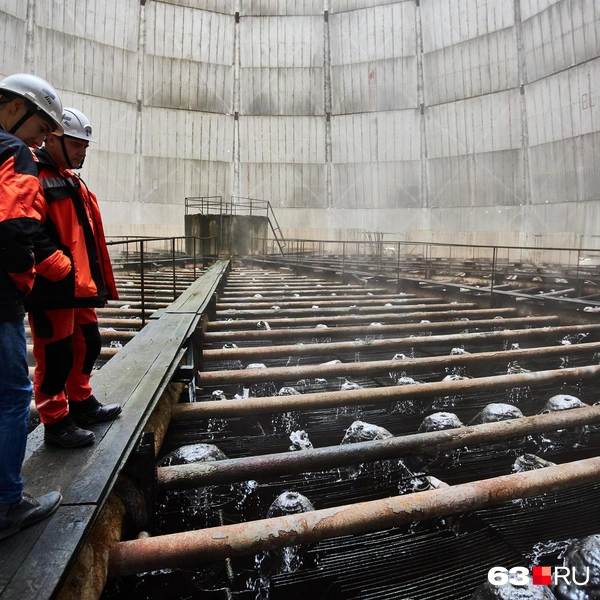

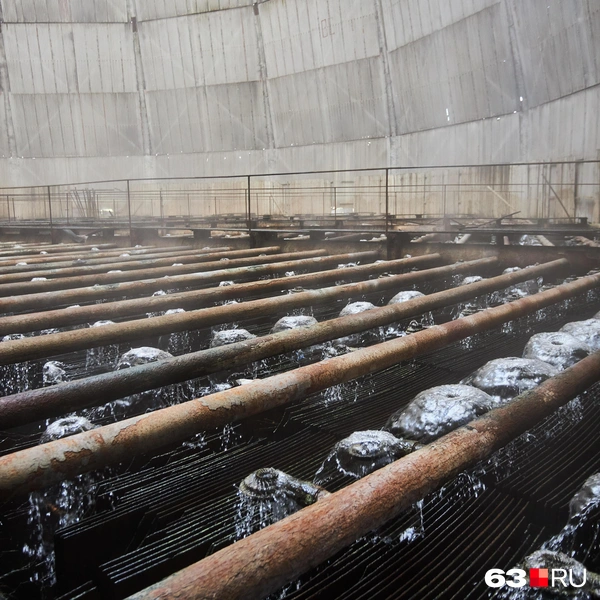

Сверху эта система напоминает паутину труб, из которых торчат оросители как для газонов. Они проливают воду на пластины.

Попасть в центр этой системы можно по доскам. Правда они узкие, местами сгнили и стали скользкими от постоянной влажности. По этой же причине проржавели рельсы.

Здесь тепло и пахнет сыростью. Звук льющейся воды успокаивает.

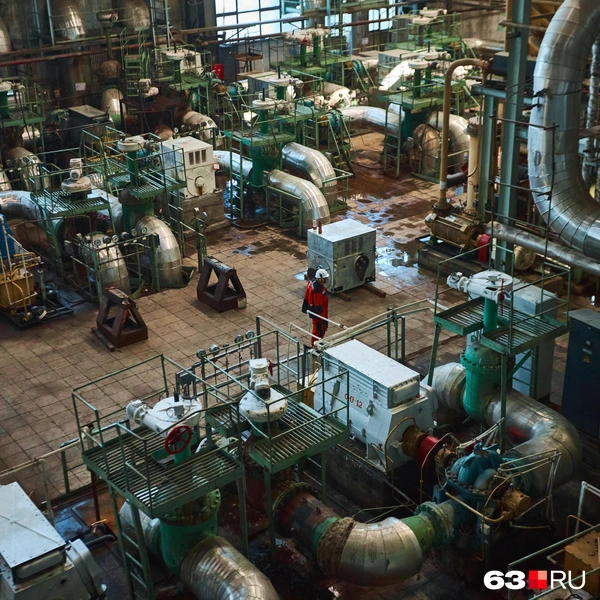

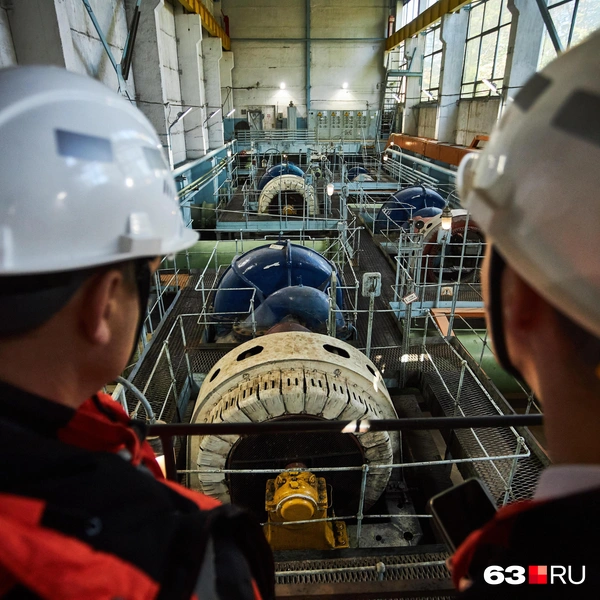

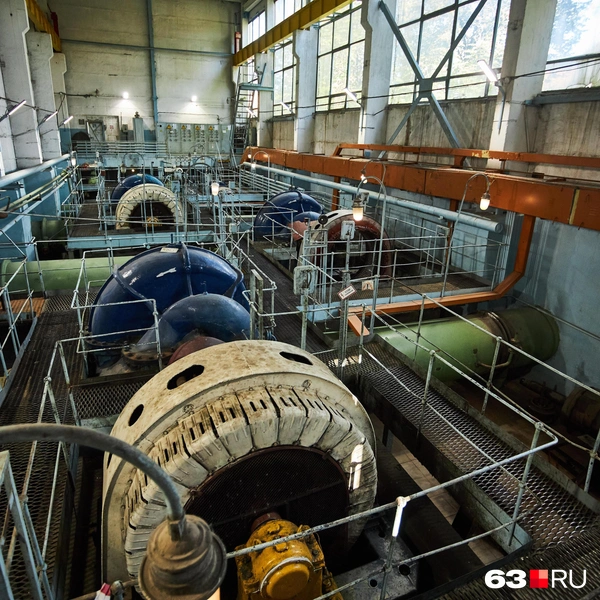

Воду, которая прошла охлаждение в градирне, перегоняют пять насосов: три больших и два маленьких.

Вода поступает по этим трубопроводам уже в конденсатор турбин. Пар, отработанный в турбинах, попадает в межтрубное пространство. Циркуляционная вода проходит в трубном пространстве. Пар охлаждается, превращается в воду, сливается в сборник и потом уже насосами опять перекачивается в котел. И опять по новой, чтобы мы могли всю зиму греться в домах и принимать горячие ванны.
